Hướng dẫn kỹ thuật cơ bản dành cho băng keo sửa chữa ống dẫn HVAC: Hiệu suất, ứng dụng và tiêu chuẩn kỹ thuật

Tầm quan trọng quan trọng của việc bịt kín ống dẫn

Hệ thống ống dẫn bị tổn hại không chỉ là một sự bất tiện nhỏ; nó là nguồn chính gây lãng phí năng lượng và biến dạng cơ học. Sử dụng hiệu suất cao Băng sửa chữa ống dẫn HVAC giải quyết một số mối quan tâm vận hành quan trọng:

• Hiệu quả năng lượng: Theo kiểm toán năng lượng của ngành, các ống dẫn bị rò rỉ có thể làm giảm hiệu suất hệ thống từ 20% đến 30%. Việc bịt kín thích hợp đảm bảo không khí được điều hòa đến đích dự định mà không bị mất nhiệt.
• Chất lượng không khí trong nhà (IAQ): Các mối nối không được bịt kín có thể hút bụi, các hạt cách nhiệt bằng sợi thủy tinh và hơi ẩm từ những không gian không được điều hòa như không gian thu thập thông tin hoặc gác mái.
• Tuổi thọ hệ thống: Bằng cách duy trì áp suất tĩnh , động cơ quạt HVAC không phải làm việc quá sức để bù đắp lượng khí thất thoát, từ đó kéo dài tuổi thọ của các thiết bị cơ khí.

Xác định vai trò “Băng sửa chữa”

Thuật ngữ “băng keo sửa chữa” trong ngữ cảnh HVAC chuyên nghiệp đề cập đến một loại băng đáp ứng các yêu cầu cụ thể UL (Phòng thí nghiệm bảo lãnh) tiêu chuẩn. Những băng này không chỉ đơn thuần là dải dính mà còn hoạt động như một con dấu kết cấu . Chúng phải cung cấp một liên kết lâu dài với các chất nền khác nhau, bao gồm thép mạ kẽm, nhôm và ống dẫn polyetylen linh hoạt.

So sánh thông số kỹ thuật: Tổn thất năng lượng so với hệ thống kín

Để định lượng tác động của việc bịt kín cấp chuyên nghiệp, bảng sau đây minh họa sự khác biệt về hiệu suất giữa một hệ thống có rò rỉ thông thường so với một hệ thống được gia cố bằng cao cấp. Băng sửa chữa ống dẫn HVAC .

Chỉ số hiệu suất	Hệ thống không được niêm phong/rò rỉ	Bịt kín bằng băng chuyên nghiệp
Bảo trì áp suất tĩnh	Không nhất quán / Thấp	Ổn định / Hiệu quả cao
Tỷ lệ rò rỉ không khí	Mất 15% - 40%	Mất < 5%
Tiêu thụ năng lượng	Cao (Chu kỳ tăng)	Tối ưu hóa (Thời gian chạy thấp hơn)
Rào cản độ ẩm	Không tồn tại (Dễ ngưng tụ)	Superior (Ngăn chặn CUI)
Tuổi thọ của con dấu	< 1 năm (Hỏng băng keo)	20 năm (Acrylic được xếp hạng UL)

Ổn định hoạt động

Để việc sửa chữa được coi là chuyên nghiệp, Băng sửa chữa ống dẫn HVAC phải đưa ra giải pháp sửa chữa “vĩnh viễn”. Điều này đòi hỏi một chất kết dính có thể xử lý đạp xe nhiệt -sự giãn nở và co lại lặp đi lặp lại của các ống kim loại khi hệ thống chuyển đổi giữa chế độ sưởi và làm mát. Sử dụng băng chất lượng cao chất kết dính acrylic dung môi điều đó thực sự củng cố mối liên kết của họ theo thời gian, đảm bảo hệ thống luôn kín gió trong suốt vòng đời hoạt động của nó.

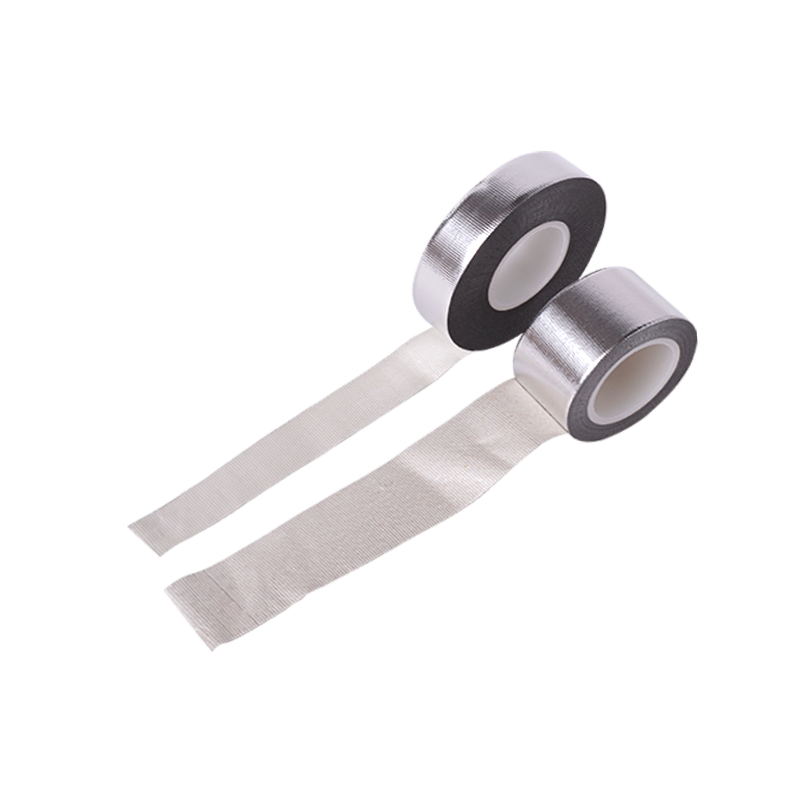

1. Băng keo nhôm (Tiêu chuẩn chuyên nghiệp)

Băng keo lá nhôm là lựa chọn chính để bịt kín các ống dẫn kim loại cứng. Nó bao gồm một khung nhôm “mềm” được phủ một lớp sơn hiệu suất cao keo acrylic dung môi . Bản chất kim loại của nó làm cho nó trở thành một rào cản hơi tuyệt đối, ngăn chặn bất kỳ sự trao đổi không khí hoặc hơi ẩm nào ở các khớp.

• Phản xạ nhiệt: Độ phát xạ cao cho phép nó phản xạ nhiệt bức xạ, duy trì nhiệt độ không khí trong ống dẫn.
• Tính ổn định vô cơ: Không giống như nhựa, nhôm không bị phân hủy dưới tiếp xúc với tia cực tím hoặc stress oxy hóa.
• Ngọn lửa lan truyền: Tự nhiên không cháy, đáp ứng các tiêu chuẩn nghiêm ngặt về phòng cháy chữa cháy của tòa nhà.

2. Băng được chứng nhận UL 181A-P và 181B-FX

Trong hợp đồng chuyên nghiệp, băng thường phải đáp ứng các yêu cầu cụ thể Phòng thí nghiệm bảo lãnh (UL) tiêu chuẩn để vượt qua kiểm tra xây dựng. Đây không chỉ là các loại vật liệu mà còn là phân loại hiệu suất theo quy định.

• UL 181A-P: Được thiết kế đặc biệt cho bảng ống sợi thủy tinh cứng . Những băng này thường có lớp giấy bạc chịu lực cao và chất kết dính chuyên dụng để liên kết với bề mặt dạng sợi.
• UL 181B-FX: Được thiết kế cho ống dẫn khí linh hoạt và đóng cửa. Các băng này thường có dạng màng (BOPP) hoặc được hỗ trợ bằng vải để cho phép ống linh hoạt di chuyển và giãn nở.

3. Băng keo mastic

Để sửa chữa những khoảng trống lớn hoặc bề mặt không bằng phẳng, băng mastic cung cấp một lớp dày cao su butyl hoặc nhựa đường đã được cải tiến. Chúng hoạt động như một “miếng đệm dạng cuộn”, cung cấp độ dày đặc biệt để lấp đầy các khoảng trống trong kết cấu nơi băng màng mỏng tiêu chuẩn có thể bị hỏng.

So sánh vật liệu kỹ thuật

Bảng sau đây so sánh các thông số kỹ thuật cơ bản của các loại phổ biến nhất Băng sửa chữa ống dẫn HVAC các loại được sử dụng trong môi trường công nghiệp và dân cư.

Tài sản kỹ thuật	Băng nhôm lá mỏng	UL 181B-FX (Phim/Vải)	Băng Mastic Butyl
Vật liệu nền	Nhôm mềm chết	BOPP / Vải kim loại	Butyl ép giấy bạc
Loại keo	Dung môi Acrylic	Acrylic có độ bám dính cao	Hợp chất cao su butyl
Phạm vi nhiệt độ	-35°C đến 120°C	-20°C đến 90°C	-40°C đến 110°C
Độ thấm hơi	0,00 Perm (Tuyệt đối)	Thấp đến trung bình	Thấp
sự phù hợp	Tuyệt vời (Khuôn để tạo hình)	Cao cấp (Linh hoạt)	Trung bình (Độ dày cao)
Chất nền lý tưởng	Tấm kim loại / lá mạ kẽm	Ống mềm Polyethylene	Mối nối không đều / Lỗ thông hơi trên mái

4. Hóa chất kết dính: Acrylic và cao su

Khi xem xét Băng sửa chữa ống dẫn HVAC , việc lựa chọn chất kết dính cũng quan trọng như lớp nền. Chất kết dính acrylic được ưa thích cho các ứng dụng lâu dài vì chúng có khả năng chịu nhiệt và tia cực tím, thực sự trở nên bền hơn theo thời gian. Chất kết dính cao su cung cấp “độ dính ban đầu” cao hơn nhiều (lấy tức thì), rất hữu ích cho việc lắp ráp nhanh trong môi trường ôn đới trong nhà nhưng có thể bị hỏng trong điều kiện khắc nghiệt. đạp xe nhiệt qua nhiều mùa giải.

1. Độ bền bám dính và độ bám dính bong tróc

Độ bám dính đề cập đến khả năng dính của băng dính vào các chất nền cụ thể, chẳng hạn như thép mạ kẽm, nhôm hoặc nhựa. Các loại băng chuyên nghiệp được kiểm tra bằng cách sử dụng ASTM D-3330 tiêu chuẩn để đo “độ bám dính khi bong tróc” - lực cần thiết để bóc băng dính khỏi bề mặt.

• Chiến thuật ban đầu: Độ bám dính ngay lập tức khi tiếp xúc.
• Trái phiếu dài hạn: Khả năng của chất kết dính (thường là acrylic dung môi) “làm ướt” và tạo ra liên kết hóa học lâu dài trong vòng 24 đến 72 giờ.

2. Độ bền kéo và khả năng chống đâm thủng

Vì hệ thống HVAC được điều áp nên băng keo phải có độ bền cao độ bền kéo để chống bung hoặc rách ở các đường nối. Chống đâm thủng cũng quan trọng không kém, đặc biệt là khi bịt kín các ống dẫn trong không gian thu thập thông tin hoặc gác mái, nơi có thể xảy ra hư hỏng cơ học trong quá trình bảo trì định kỳ.

3. Nhiệt độ hoạt động và định mức nhiệt

Trải nghiệm ống dẫn cực kỳ thú vị đạp xe nhiệt . Băng phải duy trì độ dẻo trong mùa đông (trong chu kỳ sưởi ấm) và duy trì độ bền cắt vào mùa hè (trong quá trình làm mát). chất lượng cao Băng sửa chữa ống dẫn HVAC được xếp hạng cho “Phạm vi nhiệt độ dịch vụ” vượt xa các điều kiện môi trường xung quanh tiêu chuẩn.

So sánh kỹ thuật của các số liệu hiệu suất

Bảng sau đây cung cấp cái nhìn so sánh về các thông số hiệu suất cần thiết cho các môi trường bịt kín ống dẫn khác nhau.

Chỉ số hiệu suất	Hạng nhà ở tiêu chuẩn	Cấp công nghiệp hiệu suất cao
Độ bám dính của vỏ (với thép)	40 - 50 oz/inch	60 - 100 oz/inch
Độ bền kéo	20 - 25 lb/inch	35 - 50 lb/inch
Nhiệt độ ứng dụng tối thiểu	10°C (50°F)	-20°C (-4°F) (Dành cho mọi thời tiết)
Nhiệt độ dịch vụ tối đa	80°C (176°F)	120°C đến 150°C (248°F - 302°F)
Chỉ số lan truyền ngọn lửa	< 25	< 10 (Độ an toàn cao)
Chỉ số phát triển khói	< 50	< 10 (Độ an toàn cao)

4. Độ bền cắt và khả năng chống leo

Trong đường ống thẳng đứng hoặc hệ thống thông gió áp suất cao, băng dính phải chịu lực trượt “cắt”. Sức mạnh cắt (hoặc khả năng chống rão) đo lường mức độ chống trượt của chất kết dính khỏi bề mặt dưới tải trọng không đổi. cho Sửa chữa ống dẫn HVAC , khả năng chống cắt cao là bắt buộc để ngăn chặn băng bị mòn hoặc bong tróc ở các cạnh sau nhiều năm hoạt động.

5. Độ thấm hơi nước (Xếp hạng Perm)

Chức năng chính của phớt ống dẫn là hoạt động như một rào cản hơi . các Xếp hạng Perm đo lượng hơi nước có thể đi qua băng. Xếp hạng 0,00 (đạt được bằng lá nhôm rắn) là chuẩn mực để ngăn ngừa sự ngưng tụ và sự xâm nhập của hơi ẩm, là nguyên nhân hàng đầu gây ra rỉ sét và sự phát triển của vi sinh vật trong các lớp cách nhiệt.

1. Niêm phong ống dẫn bằng kim loại cứng

Trong các hệ thống tốc độ cao thương mại và dân cư, ống thép mạ kẽm là tiêu chuẩn. Các mối nối, đường nối và mặt bích dễ bị rò rỉ không khí do rung động và giãn nở nhiệt. Băng keo nhôm là giải pháp chính ở đây, cung cấp vòng đệm kim loại với kim loại để duy trì độ kín của hệ thống áp suất tĩnh .

• ứng dụng: Niêm phong các đường nối dọc và các mối nối chu vi.
• Lợi ích: Tạo ra một liên kết kín không bị ảnh hưởng bởi nhiệt độ cao của bộ trao đổi nhiệt lò.

2. Kết nối và sửa chữa ống dẫn linh hoạt

Các ống dẫn linh hoạt bao gồm một dây xoắn được bọc trong một lớp lót polyme, được bao quanh bởi lớp cách nhiệt bằng sợi thủy tinh và một lớp áo chắn hơi. Việc sửa chữa những thứ này đòi hỏi một băng keo có độ bền cao sự phù hợp và sự kéo dài . UL 181B-FX băng định mức là bắt buộc đối với các ứng dụng này để đảm bảo con dấu có thể di chuyển theo ống dẫn mà không bị nứt.

• ứng dụng: Kết nối các ống dẫn mềm để cất cánh hoặc sửa chữa các vết thủng vô tình trên áo khoác ngoài.
• Lợi ích: Ngăn chặn tình trạng “đổ mồ hôi” (ngưng tụ) bằng cách khôi phục tính toàn vẹn của lớp chắn hơi bên ngoài.

3. Gia cố tấm sợi thủy tinh

Tấm ống dẫn là tấm cứng bằng sợi thủy tinh mật độ cao. Khi chế tạo các tấm ván này thành ống dẫn, các góc và mối nối “rãnh chữ V” phải được bịt kín. Điều này đòi hỏi một băng-thường UL 181A-P -có thể xuyên qua bề mặt sợi để tạo ra liên kết cấu trúc .

So sánh kỹ thuật: Yêu cầu ứng dụng theo bề mặt

Bảng sau minh họa sự thay đổi của các yêu cầu kỹ thuật dựa trên bộ phận HVAC cụ thể đang được sửa chữa.

Loại chất nền	Lớp băng được đề xuất	Thử thách ứng dụng chính	Thuộc tính băng bắt buộc
Thép mạ kẽm	Giấy bạc chịu lực cao (50μm)	Dư lượng dầu và độ rung	Khả năng chống cắt cao
Polyester linh hoạt	UL 181B-FX (Phim/Vải)	Chuyển động và mở rộng	Độ giãn dài cao / Tính linh hoạt
Ban sợi thủy tinh	UL 181A-P (Giấy bạc)	Bề mặt xốp, nhiều bụi	Keo acrylic thấm sâu
Ống dẫn ngoài trời	Giấy bạc/Mastic ổn định tia cực tím	Ánh nắng trực tiếp và mưa	Thời tiết và khả năng chống oxy hóa

4. Sửa chữa lớp cách nhiệt và rào cản hơi

Duy trì phong bì nhiệt của một tòa nhà yêu cầu tất cả các lớp cách nhiệt (FSK - Foil, Scrim, Kraft) vẫn còn nguyên vẹn. Băng sửa chữa ống dẫn HVAC được sử dụng để vá những vết rách trên áo cách nhiệt. Nếu không được che chắn, không khí chứa hơi ẩm có thể chạm tới bề mặt ống dẫn lạnh, dẫn đến tích tụ nước lỏng và cuối cùng là ăn mòn hệ thống hoặc sụp đổ cách điện.

5. Niêm phong toàn thể áp suất cao

Toàn thể là ống góp trung tâm nơi áp suất không khí ở mức cao nhất. Việc bịt kín kết nối giữa bộ xử lý không khí và hệ thống thông gió cần có một băng keo hạng nặng , thường là một mastic butyl , để chịu được sự nhiễu loạn cơ học liên tục và tác động của không khí ở tốc độ cao. Điều này ngăn chặn tiếng ồn “ùt” thường liên quan đến rò rỉ không khí nhỏ ở vùng áp suất cao.

1. Chuẩn bị bề mặt quan trọng

Sự bám dính là một quá trình hóa học và cơ học. Hầu hết Ống dẫn HVAC được phủ một lớp dầu máy mỏng từ quá trình sản xuất hoặc có thể đã tích tụ bụi và oxy hóa trong các hệ thống hiện có. Bề mặt “sạch khi chạm vào” là bắt buộc để chất kết dính “làm ướt” đúng cách.

• Vệ sinh: Sử dụng dung môi bay hơi nhanh (chẳng hạn như Isopropyl Alcohol) để loại bỏ dầu, mỡ và độ ẩm.
• Khử trùng: Đảm bảo các cạnh kim loại phẳng; Vít nhô ra hoặc gờ sắc nhọn có thể làm thủng lớp nền băng và tạo ra vết lõm rò rỉ áp suất .
• khô: Không bao giờ dán băng dính lên bề mặt có hiện tượng ngưng tụ tích cực, vì điều này tạo ra rào cản giữa chất kết dính và chất nền.

2. Kỹ thuật “Bóp” để kích hoạt áp lực

Sử dụng băng sửa chữa chuyên nghiệp chất kết dính nhạy áp lực (PSA) . Chỉ làm phẳng băng bằng tay thường là không đủ. Để đảm bảo độ bám dính vỏ tối đa Nên sử dụng chổi nhựa hoặc dụng cụ chà sàn chuyên dụng.

• Loại bỏ khoảng trống: Áp lực chắc chắn sẽ ép chất kết dính vào vị trí vi mô của tấm kim loại hoặc giấy bạc.
• Loại bỏ bọt khí: Không khí bị mắc kẹt dưới băng sẽ giãn nở và co lại trong quá trình đạp xe nhiệt , cuối cùng làm suy yếu liên kết.

3. Quản lý giới hạn nhiệt độ môi trường

Nhiệt độ trong thời gian thi công ảnh hưởng đáng kể đến “độ kết dính ban đầu”. Nếu kim loại quá lạnh, chất kết dính sẽ trở nên cứng và không thể chảy vào các lỗ trên bề mặt. Ngược lại, nhiệt độ quá cao có thể làm cho chất kết dính quá lỏng để có thể định vị ngay lập tức.

So sánh kỹ thuật: Điều kiện ứng dụng so với hiệu suất trái phiếu

Bảng sau đây phác thảo tác động của các biến cài đặt đến kết quả con dấu kết cấu .

Biến	Thực hành dưới mức tối ưu	Thực hành tốt nhất về chuyên môn	Tác động đến tính toàn vẹn của con dấu
Tình trạng bề mặt	Kim loại dính bụi / dầu	Làm sạch bằng dung môi / Khô	Tăng độ bám dính >60%
Nhiệt độ ứng dụng	Dưới 5°C (41°F)	10°C đến 40°C (50°F đến 104°F)	Đảm bảo chất kết dính thích hợp "ướt"
Áp lực áp dụng	Chỉ làm mịn bằng tay	Cây chổi/con lăn cứng	Ngăn ngừa hiện tượng gắn cờ và rò rỉ cạnh
Ký quỹ chồng chéo	Dưới 1 inch	Chồng chéo 2 đến 3 inch	Cải thiện khả năng chống cắt
Mức độ căng thẳng	Độ co giãn cao	Thư giãn / Căng thẳng thấp	Ngăn chặn tình trạng “co lại” và bong tróc

4. Chồng chéo và dán góc đúng cách

Khi bịt kín mối nối chu vi, tối thiểu Chồng chéo 2 inch (50mm) ở cuối bọc được khuyến khích. Trên các ống dẫn hình chữ nhật, đảm bảo băng kéo dài ra ngoài góc. cho Sửa chữa ống dẫn HVAC trong các khoang thông gió áp suất cao, phương pháp "ván lợp" - trong đó miếng băng trên cùng chồng lên miếng dưới cùng - được ưu tiên để ngăn không khí lọt vào dưới các cạnh và nâng miếng bịt kín.

5. Post-Installation Inspection

Sau khi dán, băng sẽ có vẻ mịn và bám chặt vào đường viền của ống dẫn. Trong chuyên môn vận hành thử , có thể sử dụng bút chì khói hoặc thiết bị phát hiện rò rỉ siêu âm xung quanh các mối nối được dán băng keo để xác minh 100% con dấu kín . Nếu phát hiện thấy bất kỳ tiếng rít nào hoặc chuyển động của không khí, khu vực đó phải được làm sạch và áp dụng một lớp thứ cấp với áp suất tăng lên.
